智能電工

智能浴霸案例

現今，浴霸已經成為了大部分家庭首選的沐浴取暖設備，從最傳統的四燈浴霸，演變成現在的風暖型、燈暖結合型浴霸，甚至是更為高端、健康、舒適的碳晶紅外線取暖浴霸。使用PL51WT020設計的智能浴霸實現多合一功能一體化，集成取暖、抽風、照明等功能無線控制。

一、智能浴霸方案性能特點

1、無線控控制，無需布線；

2、控制面板功耗低，待機低至2uA;

3、耐高溫，不受產品內部溫升影響；

4、方案功能實現高度集成，一個芯片解決數據無線收發及產品功能邏輯處理。

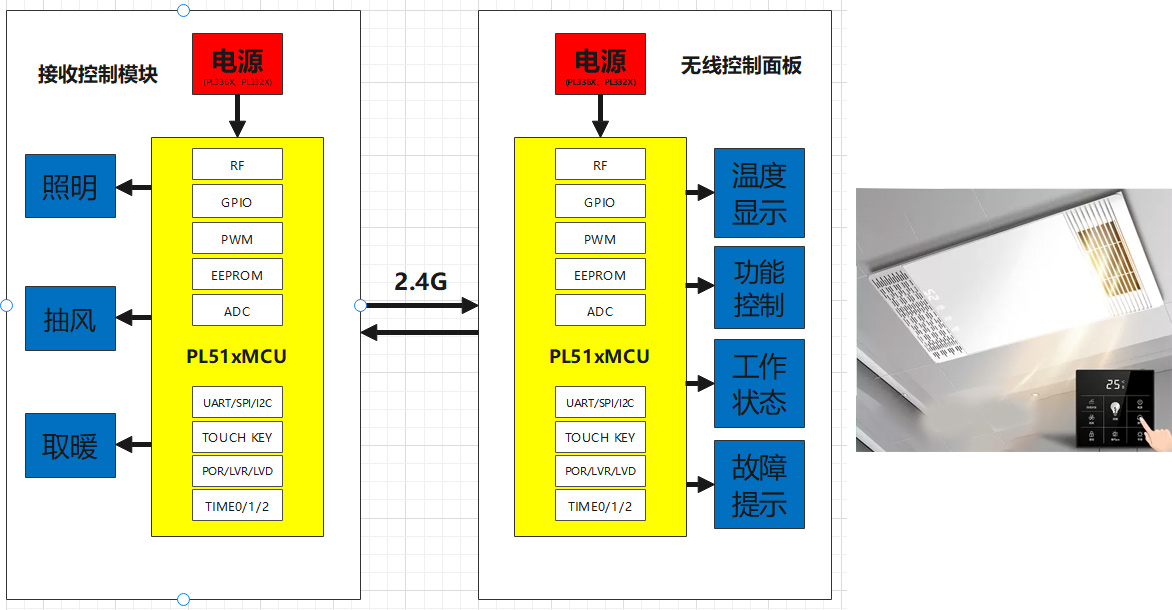

二、應用框圖





三、選型表


Series

Part No.

Flash

SRAM

EEPROM

I/O

Timer

Connectivity

ACMP.

PWM

OPA.

ADC

Touch Key

DAC

T.S.

RF OSC.

PLL

Voltage

Temp. Range

2.4G T/RX

ICP/ICD

Package

MoQ

UART

SPI

I2C

2.4G RF SoC

PL51WT020B24

4K

256

128

15

3*16b

1

1

1

1

4*12b

/

8*11b

~13

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

SSOP24

2K Tube

PL51WT020T20

4K

256

128

13

3*16b

1

1

1

1

4*12b

/

8*11b

~11

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

TSSOP20

2K Tube

PL51WT020S16

4K

256

128

8

3*16b

1

1

1

0

4*12b

/

2*11b

~6

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

SOP16

2K Tube
